福建永磁筒式磁選機結構-福建永磁筒式磁選機結構磁場一般為多少_磁塊如何排列，永磁鐵礦磁選機是采用稀土永磁體(釹鐵硼為主)作為恒定磁場源，無需持續通電勵磁，專門用于磁鐵礦(強磁性礦物)分選提純、拋尾富集的核心選礦設備;按作業介質分濕式(礦漿)與干式(干物料)，其中濕式永磁筒式(CTB/CTS/CTN)在鐵礦選廠應用最廣，干式磁滑輪(CTDG)多用于粗碎后預選。該設備能耗低、磁場穩定、運行可靠，適合礦山大規模連續生產。

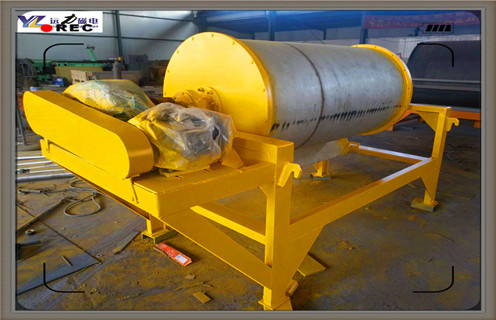

一、福建永磁筒式磁選機結構-福建永磁筒式磁選機結構磁場一般為多少_磁塊如何排列核心結構組成

永磁磁系：固定于滾筒內部，由釹鐵硼磁塊+導磁軛板按優化磁極交替排列，筒表場強可達1200–1800Gs，高場強機型可至2000Gs以上;磁系包角常為210°–270°，延長分選時間;

滾筒/圓筒：不導磁不銹鋼+耐磨橡膠包覆，防止磨損與磁短路，電機+減速機驅動旋轉;

槽體：分順流、逆流、半逆流三種，材質為不銹鋼/防腐鋼板，負責礦漿導流與尾礦、精礦分離;

傳動系統：電機、減速器、聯軸器、皮帶輪，實現滾筒平穩調速;

機架與給排礦裝置：給礦箱、精礦槽、尾礦口、沖洗水管，部分機型配刮板輔助卸礦。

二、福建永磁筒式磁選機結構-福建永磁筒式磁選機結構磁場一般為多少_磁塊如何排列完整工作流程

濕式流程(主流)：礦漿經給礦箱均勻流入槽體;磁鐵礦顆粒在恒定磁場作用下形成磁團/磁鏈，吸附到滾筒表面;隨滾筒旋轉至磁場盲區(磁系末端)，在沖洗水或刮板作用下脫落成為精礦;非磁性脈石隨礦漿從尾礦口排出;磁極交替排列產生磁攪拌，可剔除夾雜的脈石，提升精礦品位。

干式流程(磁滑輪)：干物料從磁滾筒上方落下，磁性鐵礦被吸附在滾筒表面，帶至無磁區掉落至精礦倉;廢石在重力與離心力作用下直接拋入尾礦溜槽。

三、福建永磁筒式磁選機結構-福建永磁筒式磁選機結構磁場一般為多少_磁塊如何排列主流型號與槽體/冷卻分類

1.濕式永磁筒式(按槽體)

槽體類型典型型號適用粒度特點與場景

順流型(CTS)CTS10240–6mm處理量大，精礦品位高，適合粗選/精選，不宜細粒

逆流型(CTN)CTN12240–0.5mm回收率高，礦漿停留時間長，適合細粒精選、尾礦掃選

半逆流型(CTB)CTB1018/CTB12300–1mm兼顧處理量與回收率，通用性強，是鐵礦選廠標配

2.干式永磁(磁滑輪/磁滾筒)

典型型號：CTDG系列;適用粒度：10–300mm;場景：露天礦粗碎后預選拋尾，提高入磨品位，減輕磨機負荷。

3.冷卻方式

永磁機型無需勵磁線圈冷卻，僅對傳動電機做風冷防護;電磁磁選機則需風冷/油冷系統，這是兩者的核心差異之一。

四、福建永磁筒式磁選機結構-福建永磁筒式磁選機結構磁場一般為多少_磁塊如何排列核心優勢

低能耗：僅需驅動滾筒的電能，無勵磁功耗，運行成本遠低于電磁磁選機;

磁場穩定：釹鐵硼永磁體矯頑力高，8年退磁率通?！?%，無需頻繁調節;

維護簡便：無勵磁線圈、整流柜等易損電氣部件，故障率低，日常只需檢查皮帶、軸承、沖洗水;

環境適應性強：可在粉塵、潮濕環境下運行，部分密封機型可適應戶外全天候作業。

五、福建永磁筒式磁選機結構-福建永磁筒式磁選機結構磁場一般為多少_磁塊如何排列選型與安裝關鍵要點

必選參數：礦石磁性(磁鐵礦品位)、粒度分布、處理量、礦漿濃度(濕式30%–45%)、環境溫濕度;細粒優先選半逆流CTB，粗粒預選選CTDG磁滑輪;

滾筒轉速與場強：細粒需低速(18–24r/min)防離心力拋失，粗?？筛咚?強磁礦可選常規場強，若含弱磁性夾雜可升級高場強磁系;

安裝對中：給礦均勻，槽體與滾筒平行，沖洗水管角度可調;干式磁滑輪需保證物料均勻布料，避免偏載;

電氣與防護：電機接地，戶外機型做防雨防塵，軸承加注耐高溫潤滑脂。
